SUAY40風壓變送器適用于爐膛正負壓測量、潔凈室壓力、變風量系統壓力、工業過程控制、井下通風監測、醫療儀器設備、凈化設備、潔凈工程、風機測量控制等應用中無腐蝕性 、不導電氣體的微小差壓監測、測量。
凈化設備
制藥、醫療器械行業
檢漏系統
工業過程控制
風洞
潔凈工程
能源管理
環境測試

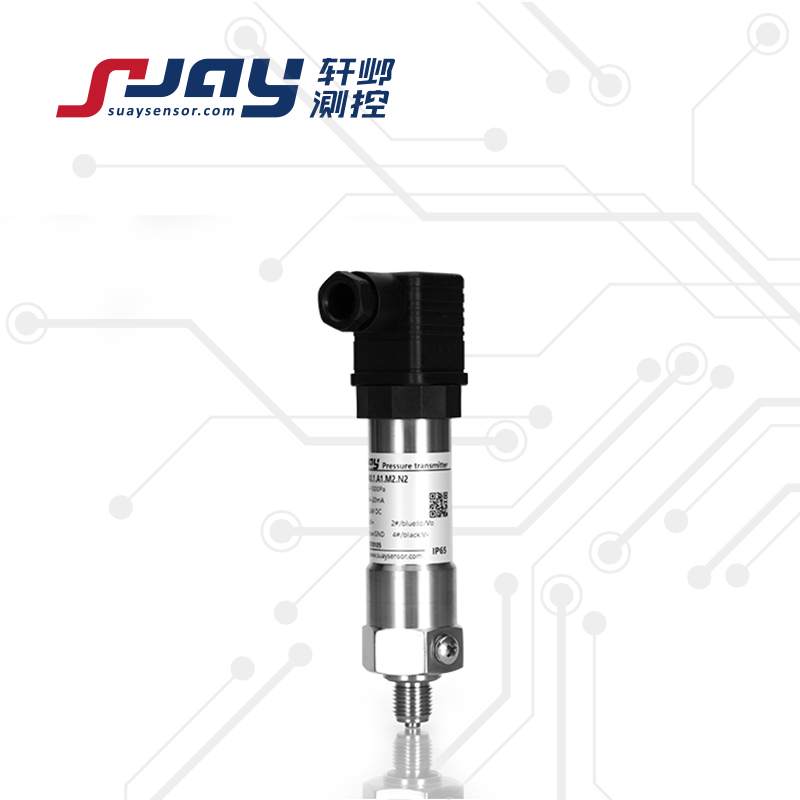

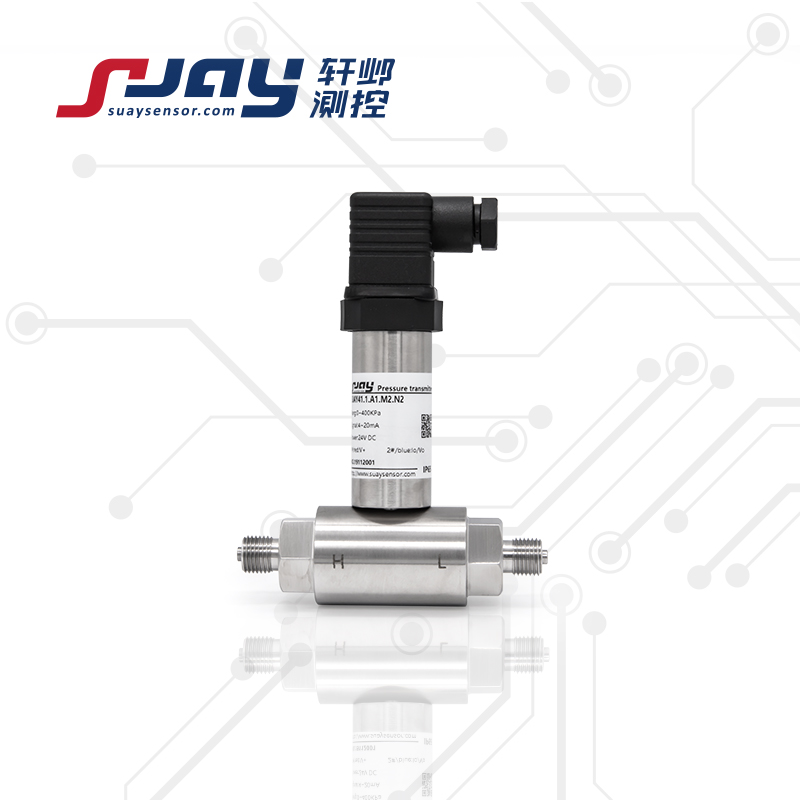

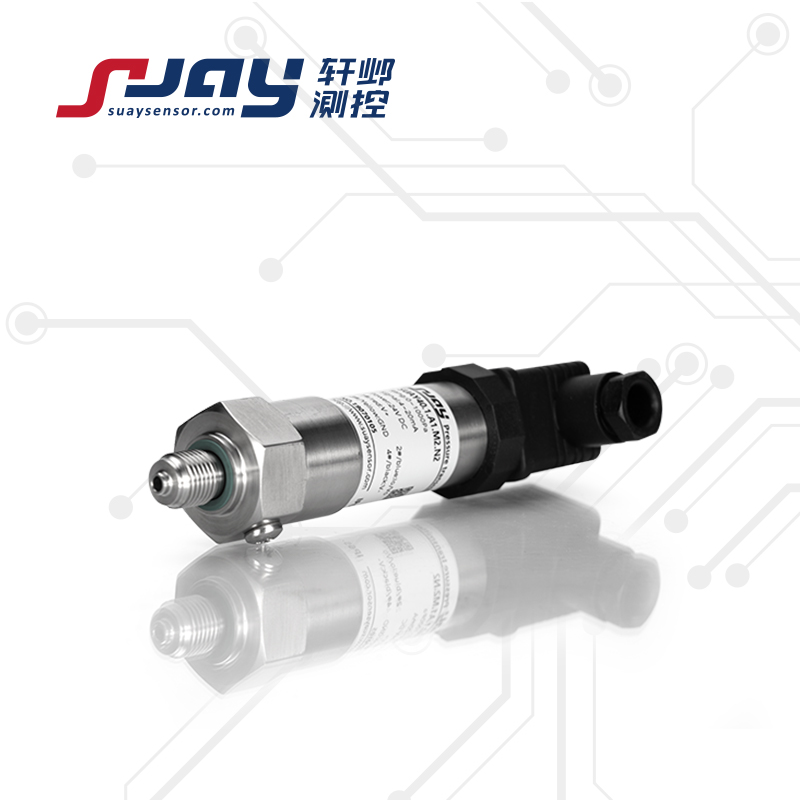

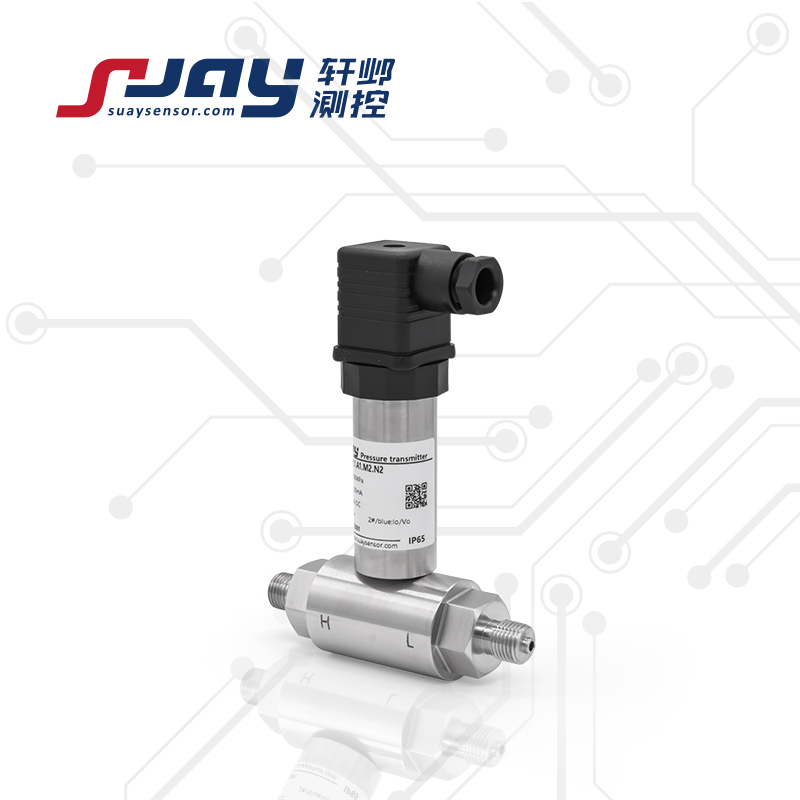

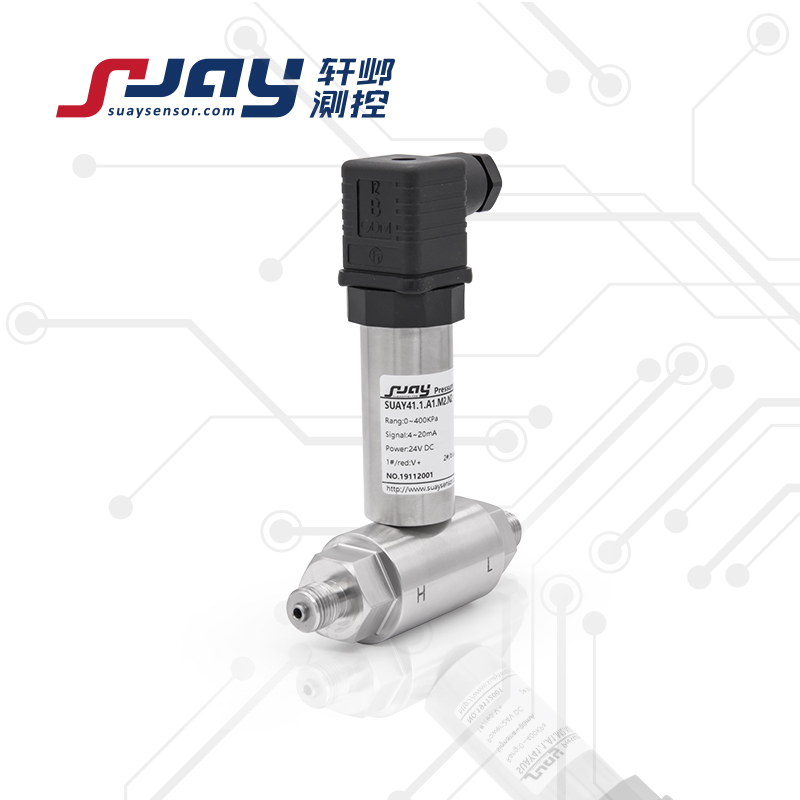

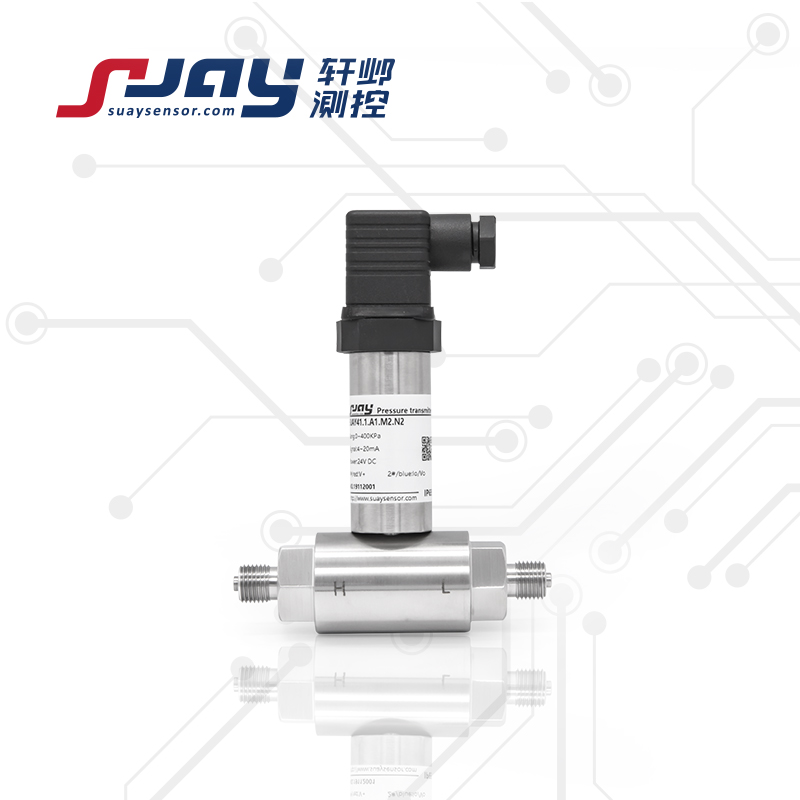

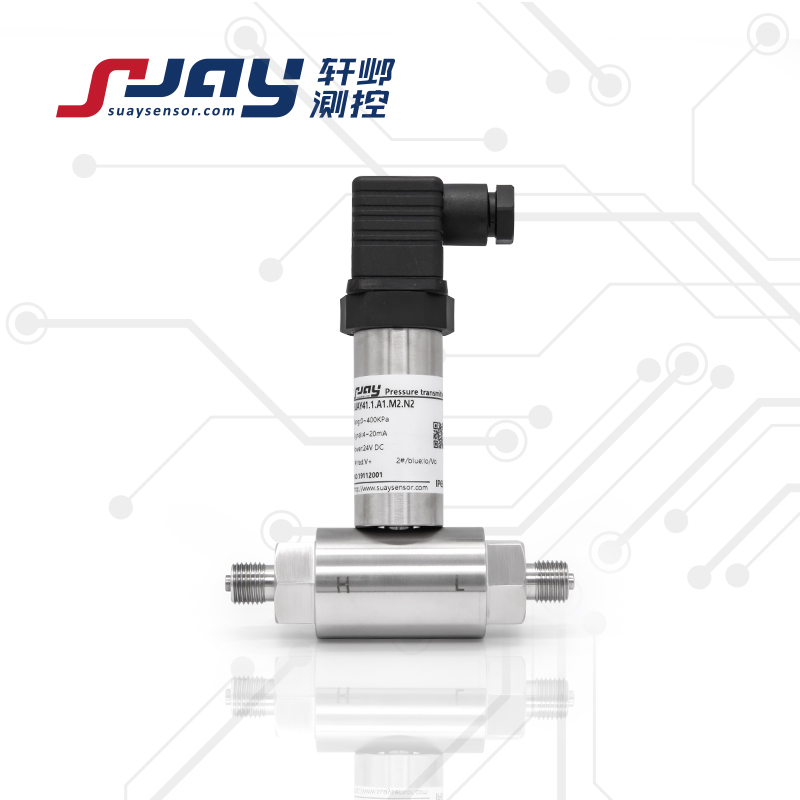

SUAY40/40D微壓-風壓變送器
SUAY40/40D微壓-風壓變送器適用于爐膛正負壓測量、潔凈室壓力、變風量系統壓力、工業過程控制、井下通風監測、醫療儀器設備、凈化設備、潔凈工程、風機測量控制等應用中的微小壓力監測、測量。該系列變送器選用進口高精度微壓傳感器，采用獨特封裝技術以及合理的工藝流程，解決了微小壓力傳感器的應力問題。使用特殊二次封裝的信號處理電路，將傳感器感應的微小壓力換成標準的電流電壓信號，充分保證了產品極高的精度和穩定性。全不銹鋼封裝外殼，既給與產品結構的可靠性，又對電氣性能指標提供足夠的保障。
可根據用戶的具體要求特殊設計、定制，滿足各種實際應用需求。
產品特點
最小量程可至±200Pa...500Pa，檢測極微小的壓力
體積小巧、結構堅固、安裝方便
特殊的信號處理，保證微小壓力下的信號穩定性
輸出信號多樣，適應不同的控制設備
結構靈活，既可雙端測量，也可以單端測量。
產品性能指標
| 測量范圍 | 0~±200pa...±20KPa（正壓、負壓、復合壓） | |
| 過載能力 | 3倍滿量程壓力 | |
| 測量介質 | 與316L不銹鋼兼容的氣體或液體 | |
| 靜態精度① | ±0.1%FS ±0.25%FS ±0.5%FS ±1%FS | |
| 信號輸出/供電 | 4-20mA 0-5V 0-10V 1-5V | 12-36VDC（典型24VDC） |
| 0.5-4.5V | 5VDC/12-36VDC（典型24VDC） | |
| 數字信號輸出RS485 | 5VDC/5-16VDC/24VDC | |
| 工作溫度 | -20～80℃ | |
| 補償溫度 | -10～60℃ | |
| 貯存溫度 | -40～100℃ | |
| 長期穩定性 | 典型：±0.1%FS/年 不超過：±0.2%FS/年 | |
| 零點溫度漂移 | 典型：±0.02%FS/℃ 不超過：±0.05%FS/℃ | |
| 靈敏度溫度漂移 | 典型：±0.02%FS/℃ 不超過：±0.05%FS/℃ | |
| 有效測量壽命 | ﹥10^6壓力循環（P:10-90%FS） | |
| 抗振動性 | 20g （IEC 60068-2-6） | |
| 抗沖擊性 | 20g，11mS | |
| 響應時間 | ≥5ms | |
| 分辨率 | 大于10-5（通常受限采集顯示設備，理論無限?。?/span> | |
| 負載電阻 | ≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出） | |
| 絕緣電阻 | 200M?，100VDC | |
| 壓力接口 | M20*1.5 G1/4 塔型氣嘴 （典型） ; G1/2 （可選） | |
| 電氣連接 | 接插件或直出電纜2m | |
| 接口及殼體材料 | 304/316L不銹鋼 | |
| 外殼防護 | 插頭型（IP65） 電纜型（IP67） | |
| 安全防爆 | Ex iaⅡ CT6（本安） | |
| 密封圈 | 氟橡膠 | |
| 產品重量 | 約200克 | |
注：①包含非線性、遲滯和重復性
選型參數對照表
| 型號 | 量程 | 精度 | 輸出 | 安裝螺紋 | 電氣連接 | 特定參數 |
| SUAY40/40D | 0~±200Pa ...±20KPa 量程可選 | 4:±0.1%FS 3:±0.15%FS 2:±0.25%FS 1:±0.5%FS 0:±1%FS | A1:4-20mA V1:0-5V V2:1-5V V3:0-10V D:RS485 V0:定制 | M1:M20*1.5 M2:G1/4 M8:塔型氣嘴 可選： M3:G1/2 M0:定制 | N1:直出2米 N2:赫斯曼插頭 N3:航空插頭 | L:顯示 E:本案防爆 |
| SUAY40.1.A1.M8.N1.E | ||||||
選型提示：
1. 被測介質應與產品接觸的材料相兼容，
2. 選型附加功能代號"E” 本安防爆型，須經安全柵供電。
3. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。
